[스프링/Spring] Batch 구조와 구성 요소

스프링 배치를 사용하면서 프레임워크의 구조에 대한 이해와 사용하고 있는 클래스가 어떤 역할을 하고 있는지에 대해서 알아볼 필요가 있다고 생각합니다.

이 글로 전체적인 구조를 전부 다 설명드릴 수는 없지만, 어떻게 구성이 되어 있고, 각 요소가 하는 역할은 무엇인지 소개해보도록 하겠습니다.

스프링 배치 구조

spring batch architecture

위 다이어그램은 스프링 배치 프레임워크 내의 요소 간의 상호작용과 주요 서비스들을 나타냅니다. 다이어그램에서 스프링 배치에서의 개발자의 책임을 이해하는데 도움이될 수 있도록 각 요소에 특성에 맞는 색으로 표시해두었습니다.

노란색은 스케줄러 또는 데이터베이스와 같은 외부 애플리케이션을 나타냅니다. 스케줄링이라는 점은 스프링 배치와 별도로 고려되어야한다는 점에 유의하는 것이 중요합니다.

빨간색으로 표시한 요소들은 어플리케이션 서비스를 나타냅니다. 대부분의 서비스들은 스프링 배치에서 제공하고 있지만, 원하는 구조가 있다면 입맛에 맞게 디자인 할 수 있습니다.

초록색으로 표시된 요소들은 개발자가 구성해야하는 것들을 나타냅니다. 예를 들어 일정한 주기대로 작업이 시작되도록 설정하거나, 작업을 실행하는 방법 등을 구현해야합니다.

  1. Run Tier: 어플리케이션의 예약 및 시작과 관련이 있는 계층입니다. 배치 작업의 시간 기반 및 상호 의존적인 스케줄링을 제공할뿐만 아니라 병렬 처리 기능을 제공합니다.
  2. Job Tier: 배치 작업의 전체 실행을 담당합니다. 배치 단계를 순차적으로 실행하여 모든 단계가 올바른 상태에 있고 모든 적절한 정책이 시행 되도록합니다.
  3. Application Tier: 프로그램을 실행하는 데 필요한 구성 요소가 포함되어 있습니다. 이 계층에는 요구된 배치의 기능을 처리하고 Tasklet 실행에 대한 정책을 시행하는 특별한 Tasklet이 포함됩니다.
  4. Data Tier: 데이터베이스, 파일 또는 대기열을 포함 할 수있는 물리적 데이터 소스와의 연결을 제공합니다.

Job

Job은 전체 배치 프로세스를 캡슐화하는 엔티티입니다. 다른 스프링 프로젝트와 동일하게 XML 또는 Java로 설정할 수 있습니다.

Job 설정에 필요한 구성 요소

  • 작업의 간단한 이름
  • Step인스턴스의 정의 및 순서
  • 작업을 다시 시작할 수 있는지 여부

스프링 배치의 Job은 단순하게 표현하면 Step 인스턴스의 컨테이너입니다. 비즈니스로직을 가지고 있는 여러 Step을 결합하고 재시작 가능성과 같이 모든 Step에 전역 속성을 설정할 수 있습니다.

job을 어떻게 구성하는지 알아보도록 해보겠습니다.

// .. 생략

@Slf4j
@Configuration
@RequiredArgsConstructor
public class TutorialConfig {

    private final JobBuilderFactory jobBuilderFactory;

    @Bean
    public Job tutorialJob() {
        return jobBuilderFactory.get("tutorialJob")
                .start(tutorialStep1())
                .next(tutorialStep2())
                .build();
    }

    // step1 생략

    @Bean
    public Step tutorialStep2() {
        return stepBuilderFactory.get("tutorialStep2")
                .tasklet((contribution, chunkContext) -> {
                    log.debug("I'm a tutorialStep2");
                        return RepeatStatus.FINISHED;
                })
                .build();
    }
}
  • JobBuilderFactory: Job을 쉽게 만들 수 있도록 도와 주는 클래스
  • JobBuilderFactory.get(Job): Job 이름을 tutorialJob으로 설정
  • JobBuilder.start(Step): Job에 처음으로 시작할 스텝을 등록
  • SimpleJobBuilder.next(Step): 처음 등록된 스텝 이후 다음 스텝을 등록

JobRunner

외부 요청에 의해 작업 실행을 담당하는 클래스입니다. 예를 들어, 쉘 스크립트와 같은 다양한 외부 트리거로 메소드 호출을 할 수 있는 등의 여러 구현 방법들이 있습니다. JobLauncher의 인스턴스화를 수행합니다.

JobInstance

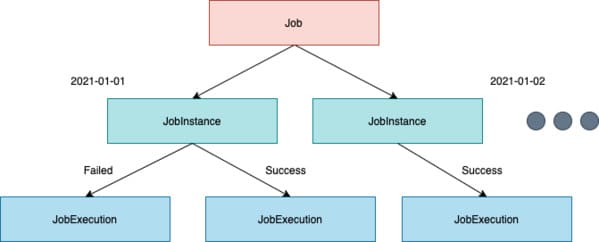

job instance

배치 처리에서 Job이 실행될 때 하나의 논리적 작업 실행의 단위입니다. 예를 들어 하루에 한 번씩 실행되는 배치 Job이 있다고 생각해보겠습니다.

이런 배치 Job의 경우, 하루 하나의 JobInstance가 있다고 생각하시면 됩니다.

오늘 작업이 실패한 경우, 내일 같은 Job에 대해서 JobInstance를 사용하게 됩니다. (단, 오늘과 내일은 다른 JobExecution 사용)

BATCH_JOB_INSTANCE 테이블 데이터 예시

JOB_INSTANCE_ID VERSION JOB_NAME JOB_KEY
0 0 tutorialJob d41d8cd98f00b204e9800998ecf8427e

제가 작성한 Job을 실행했을 때 JOB_INSTANCE 테이블에 실제로 들어가는 내용을 확인 하실 수 있습니다.

JobExecution

JobExecution은 JobInstance에 대한 한 번의 실행을 나타내는 객체입니다. 예를 들어 오늘 Job이 실패해 내일 다시 동일한 Job을 실행하면 동일한 JobInstance를 사용합니다.

JobExecution properties

속성 내용
status BatchStatus실행의 상태를 나타내는 객체로 실행 중일 때는 BatchStatus.STARTED이고, 실패하면 BatchStatus.FAILED이고, 성공적으로 완료되면 BatchStatus.COMPLETED
startTime 작업이 시작되었을 때 현재 시스템 시간
endTime 작업의 성공 여부와 관계없이 작업이 끝났을 때의 현재 시스템 시간
exitStatus 실행의 결과를 나타내는 상태로 호출 대상에게 반환할 exitCode를 포함하고 있어 중요한 속성
createTime JobExecution이 처음 지속된 현재 시스템 시간
lastUpdated JobExecution이 마지막으로 지속된 현재 시스템 시간
executionContext 실행과 실행 사이에 유지되어야 하는 유저정보를 포함하는 속성 데이터 더미
failureExceptions 작업 실행 중에 발생한 예외 목록. 작업 중 둘 이상의 예외가 발생할 경우 유용하게 사용할 수 있음

JobExecution 인터페이스에는 위와 같은 다양한 속성에 대한 데이터를 가지고있습니다.

BATCH_JOB_EXECUTION 데이터 예시

JOB_EXECUTION_ID VERSION JOB_INSTANCE_ID CREATE_TIME START_TIME END_TIME STATUS EXIT_CODE EXIT_MESSAGE LAST_UPDATED JOB_CONFIGURATION_LOCATION
1 2 0 2021-02-08 14:53:09.520000 2021-02-08 14:53:09.653000 2021-02-08 14:53:09.896000 COMPLETED COMPLETED   2021-02-08 14:53:09.897000

제가 작성한 Job을 실행 했을 때의 BATCH_JOB_EXECUTION 테이블에 위와 같은 데이터가 저장됩니다.

JobExecutionContext

Job 실행 중 개발자가 지속적으로 유지되었으면 하는 데이터를 저장하는 데이터 컬렉션입니다. 이 컬렉션은 프레임워크에 의해 유지 및 관리되고 Job이 실행되는 중간 커밋지점에서 주기적으로 저장됩니다.

ExecutionContext를 사용하면 Job 실행 중 치명적인 오류나 컴퓨터가 다운된 경우에도 상태를 정보를 유지할 수 있습니다.

JOB_EXECUTION_ID SHORT_CONTEXT SERIALIZED_CONTEXT
1 ”{““@class””:”“java.util.HashMap””}”
2 ”{““@class””:”“java.util.HashMap””}”
3 ”{““@class””:”“java.util.HashMap””}”

JobParameters

JobParameters를 소개하기 전에 한 가지 예제를 보겠습니다. 저는 상단에서 JobParameters를 설정하여 Job을 실행하지 않았었습니다.

이러한 상태에서 동일한 작업을 실행하면 어떻게 되는지 실제로 실행해보고 JobExecution의 데이터를 보면서 알아보겠습니다.

Job 중복 실행 시 BATCH_JOB_EXECUTION 데이터 예시

STATUS EXIT_CODE EXIT_MESSAGE
COMPLETED COMPLETED
COMPLETED NOOP All steps already completed or no steps configured for this job.

JobParameters를 설정하지 않고, 중복해서 Job을 실행할 경우 위와 같이 NOOP이라는 종료 코드와 함께 작업이 종료됩니다.

중복해서 실행했기 때문에 전체 스텝들이 이미 완료되었거나 작업에 스텝들이 설정되어 있지 않습니다.라는 종료 메시지도 저장되어 있는 것을 확인하실 수 있습니다.

그럼 한 가지 의문이 드실겁니다. 그럼 스프링 배치에서는 작업을 한 번씩만 수행할 수 있는 것일까요?

이러한 의문을 해결해줄 수 있는 것이 바로 JobParameters입니다.

JobParameters는 배치 Job이 실행될 때 필요한 파라미터 셋을 가지고 있는 객체입니다. 또 JobParameters와 JobInstance는 1:1 관계이기 때문에 JobParameters는 JobInstance를 구분하는 기준이 되기도 합니다.

JobParameters와 Scope

스프링 배치에서 JobParameters를 정상적으로 사용하기 위해서 JobScopeStepScope를 함께 사용해주셔야 합니다. 그 이유는 JobParametersScope Bean의 생성 시점에만 함께 생성될 수 있기 때문입니다.

배치의 스코프와 관련하여 자세한 내용은 위 링크를 통해서 확인하실 수 있습니다.

JobParameters 사용 예제

// .. 생략

@Slf4j
@StepScope
@RequiredArgsConstructor
public class TutorialTasklet implements Tasklet {

    // JobParameters 사용
    @Value("#{jobParameters[datetime]}")
    private String datetime;

    @Override
    public RepeatStatus execute(StepContribution contribution, ChunkContext chunkContext) throws Exception {
        log.debug("# executed tasklet !!");
        log.debug("datetime: {}", datetime);
        return RepeatStatus.FINISHED;
    }
}

JobParameters는 @Value어노테이션을 이용하여 사용 가능합니다.

설정할 "datetime"은 Intellij 기준 Run/Debug configuration > program arguments 영역에 "datetime=2021-01-01T00:00:00"과 같은 형식으로 넣어주시면 됩니다.

JobParameters로 사용 가능한 데이터 타입

  • Long
  • Double
  • Date
  • String

파라미터를 넣고 실행한 결과를 보도록 하겠습니다.

BATCH_JOB_INSTANCE
JOB_INSTANCE_ID VERSION JOB_NAME JOB_KEY
0 0 tutorialJob d41d8cd98f00b204e9800998ecf8427e
1 0 tutorialJob 9b96e280f03ff7fc781074b22d62097f

동일한 Job 이름을 가지고 있고, JOB_INSTANCE_ID 값이 1인 데이터가 추가되었습니다.

BATCH_JOB_EXECUTION
JOB_EXECUTION_ID VERSION JOB_INSTANCE_ID CREATE_TIME START_TIME END_TIME STATUS EXIT_CODE EXIT_MESSAGE LAST_UPDATED JOB_CONFIGURATION_LOCATION
1 2 0 2021-02-08 14:53:09.520000 2021-02-08 14:53:09.653000 2021-02-08 14:53:09.896000 COMPLETED COMPLETED   2021-02-08 14:53:09.897000
2 2 0 2021-02-08 15:30:16.398000 2021-02-08 15:30:16.516000 2021-02-08 15:30:16.564000 COMPLETED NOOP All steps already completed or no steps configured for this job. 2021-02-08 15:30:16.564000
3 2 1 2021-02-08 16:22:35.546000 2021-02-08 16:22:35.676000 2021-02-08 16:22:36.057000 COMPLETED COMPLETED ”” 2021-02-08 16:22:36.057000

JOB_EXECUTION 데이터를 한 번 살펴보면 첫 번째 시도에는 성공적으로 완료가 되었고, 두 번째 시도에는 EXIT_CODE가 NOOP인 상태로 Job이 완료가 되었습니다.

세 번째 시도를 살펴 보면, JOB_INSTANCE_ID값이 1인 데이터가 추가되었고, EXIT_CODE도 COMPLETED로 완료된 것을 확인하실 수 있습니다.

BATCH_JOB_PARAMS 테이블 데이터 예시
JOB_INSTANCE_ID TYPE_CD KEY_NAME STRING_VAL DATE_VAL LONG_VAL DOUBLE_VAL IDENTIFYING
3 STRING datetime 2021-01-01T00:00:00 1970-01-01 00:00:00 0 0 Y

세 번째 시도에는 JobParameters를 설정하고 실행 했습니다. 따라서 위 처럼 처음으로 JOB_PARAMS 데이터가 들어간 것을 확인하실 수 있습니다.

저는 datetime이라는 JobParameters를 String 형태로 전달했기 때문에 위와 같이 STRING_VAL 컬럼에 데이터가 삽입되었습니다. (나머지는 default 값)

Step

StepExecution

Job에 JobExecution Job실행 정보가 있다면 Step에는 StepExecution이라는 Step 실행 정보를 담는 객체가 있습니다.

StepExecution properties

속성 내용
status 실행 상태를 나타내는 배치 상태정보를 가지고 있는 객체입니다. 각각 실행 중(BatchStatus.STARTED), 실패(BatchStatus.FAILED), 성공(BatchStatus.COMPLETED)
startTime 실행이 시작되었을 때, 현재 시스템 시간
endTime 실행 성공 여부와 관계없이 작업이 끝났을 때의 현재 시스템 시간
exitStatus 실행 결과에 대한 종료 상태로 호출 대상에게 반환할 exitCode를 포함하고 있어 중요한 속성
executionContext 실행과 실행 사이에 유지되어야 하는 유저정보를 포함하는 속성 데이터 더미
readCount 성공적으로 읽은 아이템의 수
writeCount 성공적으로 쓰여진 아이템의 수
commitCount 해당 실행을 위해 커밋된 트랜잭션의 수
rollbackCount Step에서 제어하는 비즈니스 트랜잭션이 롤백된 수
readSkipCount 읽기에 실패하여 건너 뛴 아이템의 수
processSkipCount 프로세스가 실패하여 건너 뛴 아이템의 수
filterCount ItemProcessor에 의해 필터링된 항목 수
writeSkipCount 쓰기에 실패하여 건너 뛴 아이템의 수

BATCH_STEP_EXECUTION 데이터 예시

STEP_EXECUTION_ID VERSION STEP_NAME JOB_EXECUTION_ID START_TIME END_TIME STATUS COMMIT_COUNT READ_COUNT FILTER_COUNT WRITE_COUNT READ_SKIP_COUNT WRITE_SKIP_COUNT PROCESS_SKIP_COUNT ROLLBACK_COUNT EXIT_CODE EXIT_MESSAGE LAST_UPDATED
1 3 tutorialStep1 1 2021-02-08 14:53:09.713000 2021-02-08 14:53:09.775000 COMPLETED 1 0 0 0 0 0 0 0 COMPLETED   2021-02-08 14:53:09.776000
2 3 tutorialStep2 1 2021-02-08 14:53:09.851000 2021-02-08 14:53:09.880000 COMPLETED 1 0 0 0 0 0 0 0 COMPLETED   2021-02-08 14:53:09.881000
3 3 tutorialStep1 3 2021-02-08 16:22:35.858000 2021-02-08 16:22:35.938000 COMPLETED 1 0 0 0 0 0 0 0 COMPLETED   2021-02-08 16:22:35.939000
4 3 tutorialStep2 3 2021-02-08 16:22:36.019000 2021-02-08 16:22:36.045000 COMPLETED 1 0 0 0 0 0 0 0 COMPLETED   2021-02-08 16:22:36.045000

StepExecutionContext

JobExecution과 동일하게 동작하지만 각 Step에 대해서 개발자가 지정한 데이터를 저장합니다.

STEP_EXECUTION_ID SHORT_CONTEXT SERIALIZED_CONTEXT
1 {“@class”:”java.util.HashMap”,”TutorialTasklet”,”batch.stepType”:”TaskletStep”}
2 {“@class”:”java.util.HashMap”,”batch.taskletType”:”TutorialConfig$$Lambda$433/0x00000008003a0c40”,”batch.stepType”:”TaskletStep”}
3 {“@class”:”java.util.HashMap”,”TutorialTasklet”,”batch.stepType”:”TaskletStep”}
4 {“@class”:”java.util.HashMap”,”batch.taskletType”:”TutorialConfig$$Lambda$433/0x00000008003a0c40”,”batch.stepType”:”TaskletStep”}

BATCH_STEP_EXECUTION_CONTEXT 데이터 예시

JobRepository

JobRepository는 배치 처리 과정 중 프레임워크에서 사용하는 메타데이터 정보를 액세스하는 Facade 클래스입니다. 상단에서 Job을 실행하면서 보여드렸던 테이블의 정보들은 JobRepository를 통해서 저장되고 관리되었습니다.

JobLauncher

작업의 시작과 실제 실행을 관리하는 인터페이스로 JobRunner에 의해 인스턴스화되고, JobParameters와 함께 배치를 실행하는 주체입니다.

JobLocator

파라미터로 전달된 작업에 대한 구현 계획(작업 스크립트)과 같은 설정 정보를 가져 오는 책임이 있는 클래스입니다. JobRunner와 함께 작동합니다.

Tasklet

배치의 특정 작업을 개발하기 위해 Step의 기본 단위를 만들 수 있는 클래스입니다.

ItemReader

일반적으로 청크 구조에서 사용되는 컴포넌트로 배치 작업에서 모든 데이터에 대한 처리가 될 때까지 DB, File 등의 소스에서 반복적으로 읽는데 사용하는 인터페이스입니다. 프레임워크에서 Reader 셋을 제공하지만 필요한 경우 개발자가 직접 개발할 수도 있습니다.

ItemProcessor

역시 청크 구조에서 사용되는 컴포넌트로 Reader로 읽어온 데이터를 변환하하기 위한 역할을 수행합니다. 경우에 따라서는 Processor는 사용하지 않아도 됩니다.

Reader, Processor, Writer로 분리된 구조는 비즈니스 로직을 분리하기에 용이하고, Reader와 Writer 데이터 타입이 다른 경우 어뎁터의 역할을 할 수도 있습니다.

ItemWriter

Writer 또한 청크 구조에서 사용되는 컴포넌트로 배치에서 데이터를 DB, File 등에 저장하기 위한 인터페이스입니다. 동일하게 프레임워크에서 기본적으로 제공하지만 개발자가 직접 개발할 수도 있습니다.

맺음

스프링 배치 구조와 구조 내부의 각 요소들에 대해서 간단하게 알아보는 시간을 가져보았습니다. 혹시 궁금하신 점이나 이상한 점이 있으면 댓글 부탁드리겠습니다.

감사합니다.
